СШП зондирование

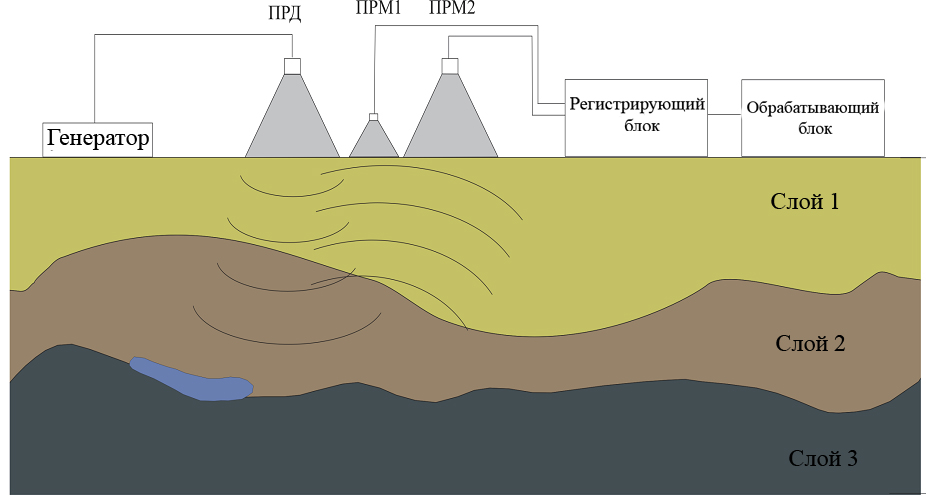

Метод СШП зондирования
Новый метод ЭМИ СШП зондирования позволяет выявлять геологическую структуру до глубины более 100 метров. Возможна идентификация залегающих на этих глубинах слоев: песка, глины, известняков, водонасыщенных геологических разностей, нефти и т.д. Точность определения положения того или иного слоя составляет порядка 3-5 % от глубины его залегания. Возможно определение залегающих в грунте контуров инженерных сооружений, таких как фундаменты зданий и мостовых опор, свай, тоннелей, коллекторов и т.д., а также возможно выявление дефектов в подобных объектах. Круг задач, решаемых методом СШП, постоянно расширяется. Электромагнитная волна, распространяясь сквозь среду, испытывает поглощение и отражение. Два этих процесса зависят от большого количества параметров среды, таких как диэлектрическая проницаемость, проводимость, однородность, влажность, поляризуемость, время релаксации собственных колебаний и других.

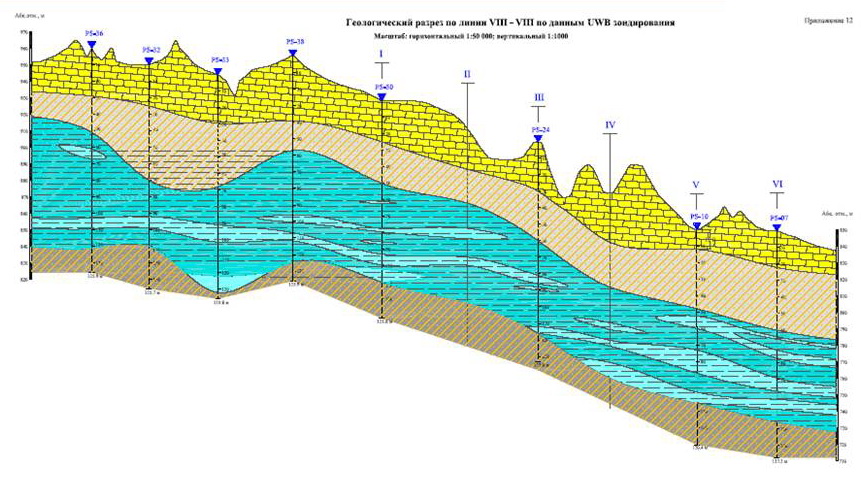

3д карта по данным СШП зондирования
Весь процесс зондирования одной точки занимает несколько секунд. По одной точке зондирования можно построить разрез среды в данном месте. Для получения протяженного разреза необходимо произвести зондирование в нескольких точках. Количество необходимых точек зондирования определяется следующими условиями: необходимой детальностью разреза, разновидностью исследуемого объекта (площадная геологическая съемка, фундамент здания или сооружения, свая и т.д.), глубиной зондирования. Например, для получения профиля залегания водоносного горизонта длиной 1000 метров на глубине порядка 100 метров достаточно произвести зондирование через 20-50 метров. Если на профиле 1000 метров и глубине около 100 метров необходимо определить точное расположение слоя породы, наиболее выгодного для прокладки тоннеля или коллектора, потребуется зондирование через 10-20 метров. При определении контура фундамента или при выявлении свай под фундаментом на глубине порядка 10 метров потребуется зондирование уже через 1-2 метра. Таким образом, число необходимых точек зондирования определяется решаемой задачей. Возможно зондирование через слой воды.

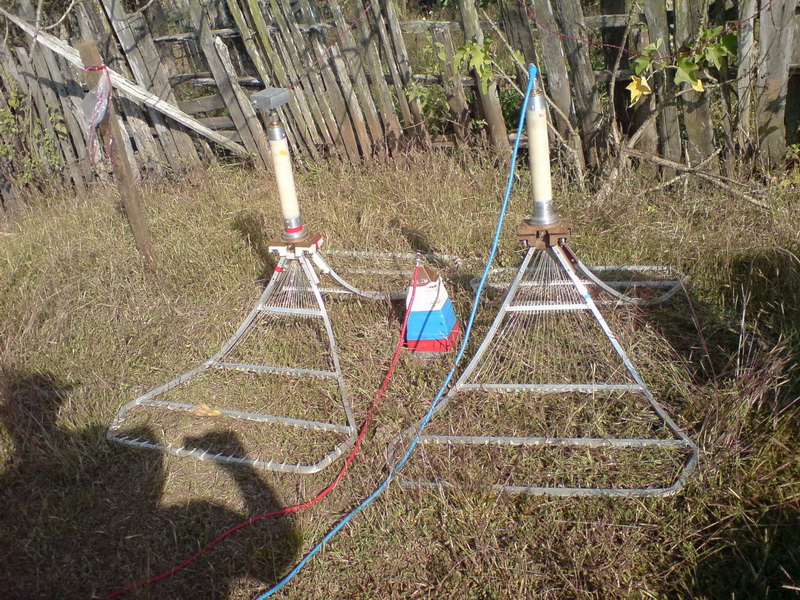

Антенны для СШП зондирования
Обработка сигналов, построение изображения объекта происходит, как правило, в лабораторных, стационарных условиях и является наиболее сложной и трудоемкой процедурой метода ЭМИ СШП зондирования. Записанный отраженный сигнал подвергается математической обработке по специальной программе на мощном компьютере. Время обработки одной точки зависит от глубины зондирования и может достигать одного часа. Скорость обработки может быть повышена за счет дальнейшего усовершенствования математической программы и мощности компьютера. Далее обработанный сигнал сравнивается с имеющейся базой данных различных сред и проходит предварительную идентификацию компонентов, входящих в данный разрез. Окончательную идентификацию среды и построение разреза осуществляет геофизик, имеющий опыт работы с комплексом при использовании базы данных исследовавшихся ранее сред. После обработки сигналов по точкам, ведется построение линейного или объемного профиля объекта. Возможно выделение особенностей строения объекта. Существенное ускорение и повышение точности работы происходит при наличии калибровочной скважины вблизи исследуемого объекта. Это позволяет откалибровать комплекс с учетом особенностей пород, характерных для данной местности.
Основные области применения метода ЭМИ СШП зондирования:

Проведение геофизических исследований для выполнения строительных работ, сооружения тоннелей, мостов, мостовых переходов, коллекторов и т.д.
Выявление дефектов в сложных гидротехнических сооружениях, сваях, фундаментах и других бетонных сооружениях.
Определение расположения подземных инженерных сооружений и коммуникаций.
Археологические работы.
Определение расположения месторождений полезных ископаемых (твердых, жидких, газообразных).
Определение мест загрязнения окружающей среды (нефтью и т.д.).
